led顯示屏調試教程。LED顯示屏的調試分為3步：調試之前的準備工作、調試單個接收卡所控制的顯示屏區域（一般為一個箱體）和調試大屏幕。接下來，聯誠發小編就給大家介紹一下常見的led顯示屏調試方法。

調試之前的準備工作

2.安裝好LED演播室的相關軟件。

3.確認發送卡與電腦連接完畢。

4.需要改動電腦顯卡的分辨率及設置電腦顯示模式，以NVIDIA顯卡為例。

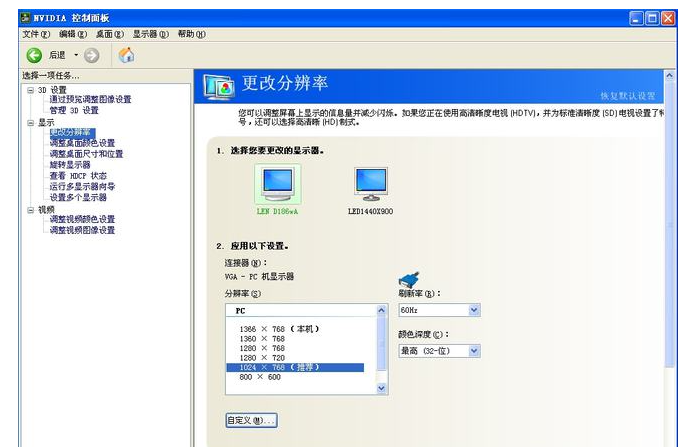

5.單擊鼠標右鍵，選中NVIDIA控制面板。進入如下畫面，選擇左邊窗口更改分辨率選項，使電腦顯卡的分辨率與發送卡的分辨率相同【后面會提到發送卡的分辨率在哪選擇（第二大步中的第3步）】。

b．選中如下圖的設置多個顯示器選項， 選擇復制模式，如下圖。

6.連接好電腦里發送卡與接收卡之間的網線，連接好顯示屏的電源與排線。

7.調試單個接收卡所控制的顯示屏區域（一般為一個箱體）（以聯誠發顯示屏為例，聯誠發顯示屏單個箱體為64×48）。轉接卡連接顯示屏的排線一定要正確，否則智能設置將不能正確識別顯示屏。進入設置界面時，要一邊操作，一邊仔細觀看顯示屏的變化，顯示屏?xí)崾灸闼械牟僮鞑襟E。

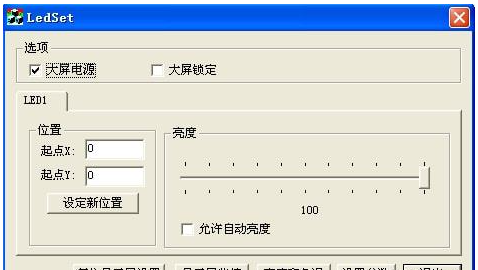

8.雙擊桌面LED設置，進入LED設置界面。

9.點擊設置參數，輸入密碼168。

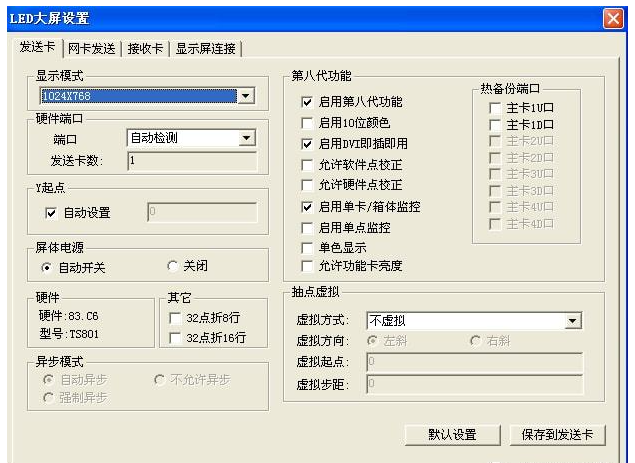

10.進入設置界面，發送卡下面的顯示模式可調分辨率（此分辨率需大于大屏幕的分辨率），然后點擊接收卡。

11.出現如下所示界面。

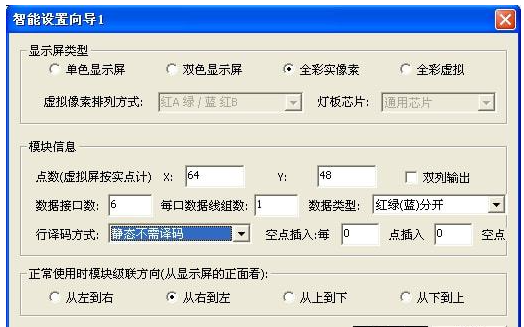

12. 單擊智能設置，進入智能設置向?qū)?，如下圖。

a. 顯示屏類型：選擇全彩實像數；

b. 模塊信息的點數：輸入一個接收卡所控制的燈珠數目（聯誠發P16接收卡控制一個箱體為64×48，則在點數里面的X輸入64，Y輸入48）；

c. 模組信息里的數據接口數：為接收卡需要引出的排線數目；

d． 模組信息里每口數據線組數：不同型號的顯示屏每口數據線組數不同。（一般的有：LED顯示屏用16針的排線則每口數據線組數為1；顯示屏用20針的排線則每口數據線組數為2；顯示屏用26針的排線則每口數據線組數為3）。

e．?dāng)?shù)據類型：紅綠（藍）分開。

f．譯碼方式：不同型號的顯示屏有不同的譯碼方式（一般有所有的室內屏為芯片138譯碼；室外屏P16、P20為靜態不需掃描）

g. 其他的選項就按默認選擇。

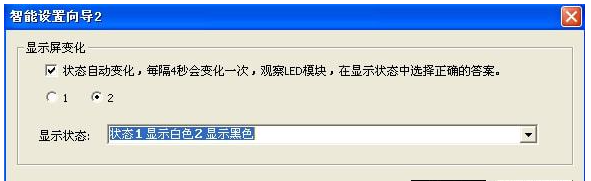

13.點擊確定進入設置向?qū)?，并觀看顯示屏，觀看狀態1和2，選擇正確的顯示狀態，并點擊下一步。

14. 觀看顯示屏，觀看狀態1和2，選擇正確的顯示狀態，并點擊下一步。

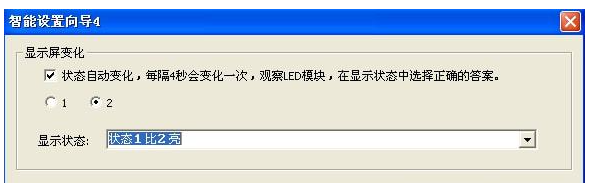

15. 觀看顯示屏，觀看狀態1、2、3、4，選擇正確的顯示狀態，并點擊下一步。

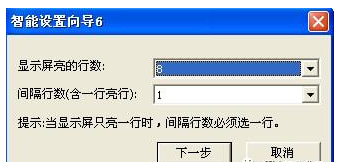

16. 觀看顯示屏，然后選擇亮的行數和間隔行數（含一行亮行），然后點擊下一步。

17. 進入如下界面。

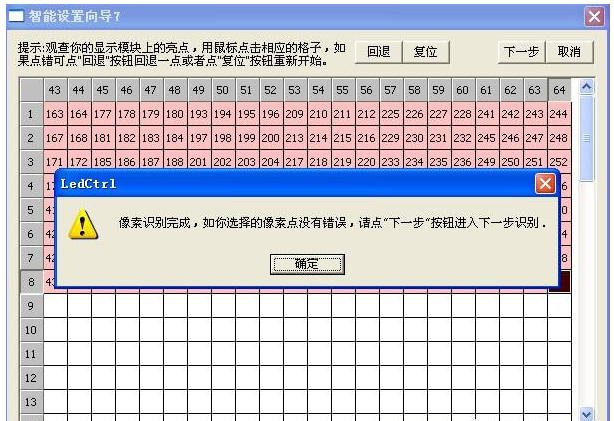

18. 放正顯示屏，看顯示屏顯示哪一個點亮，然后點擊電腦上相對應的點，每點完一個點，顯示屏?xí)崾鞠乱粋€點，直到出現如下界面說明像素點識別完成，點擊確定，然后再點擊下一步。

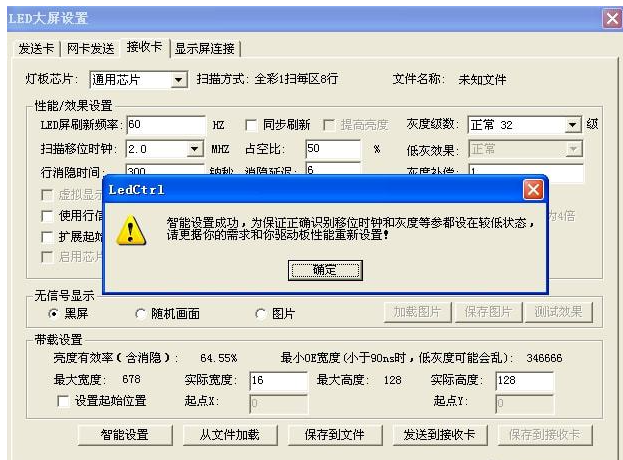

19. 出現如下界面，點擊確定，觀察顯示屏是否正確顯示（正確顯示畫面應是電腦桌面的左上角畫面）。

20. 根據顯示屏設定自己需要的刷新頻率和灰度參數等并發送到接收卡，下圖所示參數為參考參數（注意帶載設置里的最大寬度必須大于實際寬度，可以通過改變刷新頻率、灰度常數、掃描移位時鐘來改變最大寬度），注意把設置好的文件保存，以便下次調用。

調試大屏幕（以聯誠發LED顯示屏為例）：

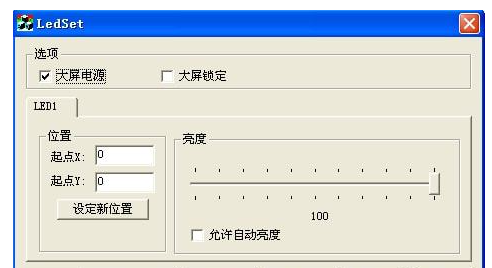

1. 雙擊桌面LED設置，進入LED設置界面。

2. 點擊設置參數，輸入密碼168。

3. 進入設置界面，然后點擊顯示屏連接。

a. 設置方式：選擇標準顯示屏，不需要啟用智能連接。

b．顯示屏數量：1

c．類型：全彩實像素屏；水平卡數：10；垂直卡數：8。

d. 以上幾步完成之后，選中如下圖中的一個小方框（代表一個箱體），接著設置其參數。

e．伽瑪值與屏亮度都如上圖所示。

f．主線：選擇1號發送卡U線（1U）（此線與電腦上發送卡上的遠離發送卡dvi線的網線插孔相對應）

g．分線：都為1。

h．序號：從電腦網線接到的第一個箱體（接收卡）的序號為1，第一個箱體網線接到第2個箱體（接收卡）的序號為2，以此類推，最后一個箱體（接收卡）的序號為80。

i．寬度、高度：為一個箱體的燈珠數（雅安的一個箱體為64×48，所以寬度為64，高度為48）。

j. 卡亮度及沒有提到的以默認的為準，無需改動。

4. 設置完之后，點擊發送到接受卡，觀察大屏幕是否正常顯示（大屏幕正常顯示應是電腦桌面的左上方畫面）并保存到文件以便下次調用。

以上就是聯誠發小編給大家整理的ed顯示屏調試教程，希望對大家有所幫助，同時歡迎大家指正或補充。聯誠發是一家全球領先的LED顯示應用與解決方案提供商，也是國家級專精特新小巨人企業。主營業務涵蓋“智慧城市”、“文旅商演”、“商顯工程”、“內容科技”四大版塊，擁有全球領先的自動化生產設備和現代化的博士后研究實驗室及完善的銷售和服務團隊。如需購買LED顯示屏的朋友也可以聯系我們聯誠發led顯示屏生產廠家哦，大國品牌，值得信賴！
