引言

隨著科技的進步，犯罪的智能化與動態化特征越來越明顯，跨國跨境犯罪以及高科技犯罪等高層次犯罪也在陸續不斷增多，社會綜合治安形勢已不容樂觀。與此同時，警方繁重的工作任務與相對不足警力的矛盾也難以在短期內得到快速解決。隨著公安部門的業務任務日趨繁重，依靠傳統接警處警方式，難以滿足對高智能化數據的實時采集、傳輸處理、監視控制的數字化立體防范體系建設的需要。為應對現代信息化快速發展的機遇以及挑戰，有效的解決警力相對不足的這一問題，切實增強現在城市治安局勢的打擊犯罪能力，在當今國家科技與多媒體信息快速發展的背景下，加強公安系統信息化建設是實現科技強警，有效打擊罪犯，提高警務工作能力的迫切需求，也是建立現代警務機制、打擊網絡及跨境犯罪的有效助力，更是全面提高警務人員戰斗力及工作效率、推動警務工作向現代化轉型的必由之路，對推動公安工作實現可持續、跨越式發展具有十分重要的戰略和現實意義。在此背景之下，公安應急指揮系統應運而生，為實現快速反應和指揮決策提供可靠有效的手段。

聯誠發集團耕耘LED顯示屏行業十多年，依托豐富的技術經驗和對公安行業應用需求的深度理解，充分利用LED小間距顯示屏的超高分辨率、超高對比度的顯示特點，針對公安行業內部各部門的綜合顯示需求研發出一套完整的智能化信息顯示系統解決方案。

一、大屏拼接顯示系統的選型

在室內工程顯示領域，目前比較常見的大屏拼接系統，一般有4個類型，即DLP背投拼接顯示系統、LCD液晶屏拼接顯示系統、投影和LED小間距拼接顯示系統。隨著LED小間距顯示屏的技術趨于穩定、成熟，像素間距越來越小，清晰度越來越高，廣泛應用在公安、檢察院、法院、監控指揮中心等高端室內顯示應用領域，并獲得客戶的一致認可，逐漸替換該顯示應用領域原有的DLP、LCD顯示方案，成為該顯示應用領域主流產品。那么，LED小間距顯示屏在該應用領域上究竟有那些優勢？

二、LED顯示屏特點：

LED小間距顯示屏屬自主發光顯示產品，產品亮度遠遠高于DLP拼接屏，并能實現亮度可調節功能，LED小間距顯示屏明顯優于DLP拼接屏畫面效果。由于LED顯示屏發光亮度高，現場的燈光、照明及其他采光設備不會影響LED小間距顯示屏畫面質量，整個顯示畫面非常清晰。

LED發光二極管屬新材料、新技術，由于材料的特性，LED的發光有效率遠遠高于其他發光產品。在同等亮度下，LED小間距顯示屏的功耗要低于其他同類顯示產品。

2.1無縫拼接

LED小間距顯示屏是密集發光點陣列排布在電路板上的，產品設計采用了無邊框設計，單元之間的拼接可以做到完全無縫拼接，而其他同類顯示產品在拼接時均約1.5mm-3.5mm的明顯縫隙，影響顯示屏觀看和使用效果。

2.2高對比度、不反光

深圳聯誠發科技采用獨特的LED燈珠和噴墨技術，大幅提高了LED屏的對比度，使其在暗環境下不會因為反光等其他因素影響低灰顯示，增強LED的視覺效果；減少了雜光的干擾。顏色還原更加真實，不會出現串色、拖尾和顏色干擾的現象，使顯示效果更加純真、清晰，逼真度更高。

2.3產品厚度薄、安裝空間小

LED小間距顯示屏結構輕薄，占用空間小，非常適合室內安裝。

三、項目背景

項目地點：XXX市公安分局-指揮中心

項目環境：是一個集計算機技術、網絡技術、通信技術、圖形圖像技術、數據庫技術及信息處理技術等為一體的多媒體信息發布系統；

需要實現的目標：以滿足日常工作需求為出發點， 同時滿足公安常態下警力警情的監測監管、應急態下協同處置指揮調度的需要，滿足指揮中心所有調度、顯示、遠程操控等需求，具有較強的前瞻性。

1、顯示系統需要支持標清、高清和超高清顯示，能夠任意開窗（6窗口）

 六窗口顯示(含1個超高清窗口5個高清窗口)

2、9窗口顯示

 九窗口顯示（含9個高清窗口）

功能需求：系統支持將公安、交通、消防、急救等多部門實時匯入的數據進行整合并顯示，并可將不同來源的數據進行深度關聯，方便管理人員進行整體分析，發現平時僅憑單一數據渠道難以發現的安全隱患，并迅速向各職能部門派發處理指令。還可以針對各類焦點警情建立預警機制，自動監控各類焦點警情的發展狀態，對各種異常變化進行預警，并可聯動各應急資源，進行統一指揮調度，實現突發事件的快速處置。

四、方案設計

本方案全彩LED顯示系統設計的基本指導思想和原則是：統籌規劃，以需求為導向，以應用促建設，同時考慮高起點、高度集成、實用性與先進性相結合，具有安全性、易用性，前瞻性。

指揮大廳具有大數據云傳送功能及大數據處理，包括采集信息、指揮信息等。市內所監控管網分區域接入到指揮大廳，各區劃分大屏顯示區域，特別行動組信息不作為平時顯示，僅出現險情時顯示（如航拍組、單兵作戰組、特別車輛情況顯示）。整體指揮大廳分為指揮系統、顯示系統、燈光系統、音頻系統、空調系統、會議系統、電力系統及大數據存儲處理系統構成，每個子系統都由可視化協作系統搭建，由可視化協作系統管控各系統權限。

分系統描述

指揮系統：有總指揮、調度中心、各區域指揮，各系統中包含了桌面式顯示系統、音頻系統、燈光系統。區域中出現重大險情，由各區域分控發出聲光信號，提示出現異常。總指揮商討后，做出指令給調度中心，由調度中心執行，發送給公安、消防、交通、醫療系統等，做出處理。

顯示系統：由大屏作為系統主顯示，有調度中心統一劃分區域，總指揮、調度中心、各區域指揮均有桌面顯示設備，監控管網全部接入顯示系統，并預留足夠多的備用接入點，以備特別行動組使用，每個會議室都接入顯示系統。

燈光系統：主要是由大廳燈光照明、異常情況顯示、應急燈顯示等；

音頻系統：各區域監控管網音頻也接入到系統中，每個單系統中有音頻系統；

空調系統：空調系統相應也接入協作系統中，由調度中心提前設定；

會議系統：大廳內部的會議系統由協作系統處理，會議室中的會議系統接入大廳會議系統，于會議室中處理；

電力系統：采用雙路電源供電，即總進線有兩路，且來自不同的供電單位。兩路供電在配電系統中可以自動進行互投切換（配置雙路電源切換裝置STS）。當一路供電發生故障時，能夠自動轉換到另一路。需要在電源輸入端配置防浪涌抑制器。配電設備前端增加交流不間斷電源系統 UPS，并接入柴油發電機組；

大數據存儲處理系統：用于存儲及處理，各區域反饋上的情況，整理、統計。

4.1產品選型

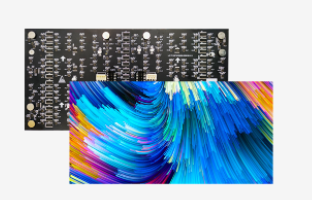

本方案建議使用深圳市聯誠發科技股份有限公司小間距LED模組系列：

卓越畫質，超高刷新率，讓畫面更細膩；

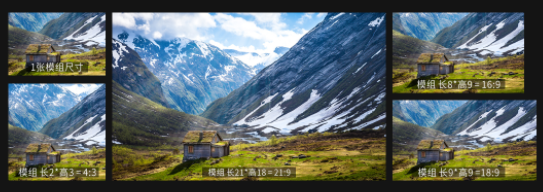

使用標準化設計，通過單元板讓應用更廣泛；

超強防護，墨色均勻，防塵面罩；

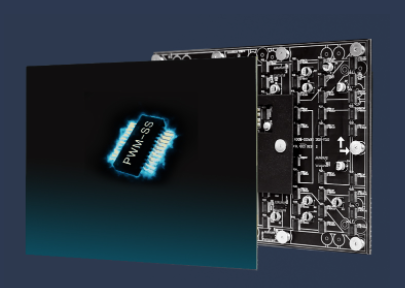

雙重節能，PWM-SS驅動，動態節能；

無限拼接，無縫拼接，動態節能；

超廣視角，160°超廣視角，視野寬闊。

4.2產品參數

4.3產品原型

4.4系統設計

本項目使用全彩同步控制系統，通過將電腦顯卡輸出的標準的DVI信號轉變為LED小間距屏體本身所需的信號，并在信號轉變過程中加入灰度處理算法，色域空間變換等算法，以及向顯示大屏發送各種控制指令，灰度、顯示屏工作狀態。

4.5視頻拼接器介紹：

圖像拼接處理系統主要由智能化顯控主機、中心管理器組成，智能化顯控主機從網絡中接入平臺監控視頻與網絡攝像機信號，解碼成本地信號輸出至LED小間距屏，中心管理服務器管理顯示控制系統所有設備，通過顯示控制系統，可對任意信號源進行預監查看，可實現任意圖像畫面拼接，開窗，漫游等多種組合混合應用。支持非常規拼接，支持多種拼接方式，用戶可以根據需求任意切換任意組合且操作簡單，在客戶端和平板IPAD中通過拖動實現輕松配置。

LED 拼接處理器是專為LED拼接研發的一款拼接處理器。特別針對LED大屏的不規則拼接方式以及每個拼接顯示單元的有效顯示區等特性進行了獨特的設計，大大簡化了操作步驟，并使得顯示效果顯著提高。

該多屏幕拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，能夠將多個動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。專為高質量顯示多個畫面的場合設計，尤其是適合對不同類型的屏幕和分辨率的靈活控制。適用于教育科研、政府公告、信息出版、行政管理、軍事指揮、展覽展示、安防監控、家電銷售等行業。

拼接處理器集高清視頻信號采集、實時高分辨率數字圖像處理、三維高階數字濾波等高端圖像處理功能于一身，具有強大的信號處理能力。本款產品采用大容量高速FPGA陣列和CrossPoint數字多總線數據路由交換的處理機制，從根本上保證對所有輸入信號源進行全實時處理和數據一致性，圖像無延遲、無離散化、不丟幀，實現了圖像的完美呈現。

處理器支持多種信號源輸入模式，包括復合視頻（DVD或攝像頭信號）、電腦信號（VGA或DVI信號）、高清數字信號（HDMI或高分辨率DVI、DP、HDMI1.4信號）、網絡IP信號等。對計算機視頻信號，能兼容支持各種常見分辨率，并可實現自定義非常規分辨率。

拼接控制器可輸出DVI-I信號、HDMI、SDI、HDMI1.4 DVI雙鏈、光纖或雙絞線數字信號，支持RGB（模擬）/DVI（數字）同時輸出，這意味著可以在大屏幕正常顯示的同時，將信號備份輸出至另一組大屏幕，部分型號還支持雙DVI-I通道備份。

功能特點

標準化機箱設計

設備箱體尺寸采用符合ANST/EIA RS-310-C/D的標準19英寸機箱設計，可被輕松地安裝到標準的19英寸寬服務器機柜中，安裝過程簡便，固定性能穩定。標準的機架式設計使得您的布線更加便捷、美觀，標準的工業化尺寸更加便于大規模設備的安裝和部署。

CrossPoint交換技術

主板采用巨量數據交換芯片技術，高速寬帶總線，徹底根除了多屏處理器數據總線帶寬低下引起的拼接系統顯示速度慢且不穩定的瓶頸問題。多屏處理器采用CrossPoint全交叉調度架構高速數據傳輸技術，底層數據傳輸由數據調度芯片控制，每路信號獨享專用通道進行傳輸，保證了所有信號圖像的完全實時顯示，信號顯示速度達到60幀/秒。

FPGA架構

采用全硬件FPGA架構，內部自建核心運算機制，圖像處理性能優異。無內嵌操作系統，啟動速度快（約5秒），沒有工控機式設備的死機、硬件沖突、藍屏、計算機病毒的困擾。平均故障時間MTBF>30,000小時，穩定性高，支持365×24小時的連續運行，能夠適應會議室、控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求。

熱插拔板卡式設計

輸入采集卡、輸出卡、切換卡、控制卡、風扇、電源等主要模塊均為插卡式設計。靈活的板卡式設計為日常使用、維修帶來了極大的方便，替換故障組件時無需拆開機箱，僅需將故障模塊取下替換即可。輸入、輸出板卡在工作狀態下可以熱插拔，無需重啟或刷新設備，不會對其他信號的顯示造成影響，不會造成設備的工作狀態異常，真正實現板卡的“即時在線切換”。在設備擴容時，無需關機，僅需要將板卡在設備運行狀態下插入相應的卡槽即可實現系統在線擴容，最大程度地保證了工作系統的穩定。

多種規模靈活配置

具有多種設備型號、多種可選機箱規模，每種型號具有不同的最大輸入、輸出通道，以適應不同大小的系統規模。

支持畫面漫游

每個窗口可在輸出的畫面中任意漫游，可顯示在任意一塊或多塊大屏上，畫面顯示沒有區域范圍上的邊界限制。

支持多畫面分割顯示

每個輸出通道最多可對CVBS模擬視頻進行十六畫面分割顯示。

支持畫面任意縮放

每個窗口的畫面大小可任意進行縮放，可單獨或組合對高度、寬度進行放大或縮小，通過獨有的視頻處理算法保證畫質不受損失。畫面縮小時無尺度限制，畫面放大時最大可充滿整個畫面視野范圍。

支持畫面疊加

畫面上方可疊加顯示另一窗口畫面，即所謂的“畫中畫”功能。其中小畫面不受下方畫面的區域控制，可以跨越大畫面的邊界進行顯示，布局方式更加靈活自由。

支持畫面任意疊加

最多可實現單屏四畫面的獨立層疊與布局（模擬視頻可支持十六畫面），各個畫面的層次關系與布局位置均可任意自定義，不受彼此和圖像空間大小的約束，可任意調整每個畫面的上下層次，方便用戶調用重點圖像進行查看。

支持畫面裁剪

設備不僅支持對模擬視頻信號的去黑邊，而且支持對所有高分辨率數字信號的去邊、裁切功能，使得對畫面的控制方法更加豐富多樣，可以完美解決前端信號（尤其是非標準的攝像頭輸出信號）產生的黑邊問題。

支持畫面局部放大

通過對圖像進行裁減可實現圖像的局部放大功能，經過倍線處理的畫面可無損顯示在通道的任意位置。該功能可協助用戶高效率地查看圖像中的重點區域信息，使得系統更加高效運作。

支持畫面異常校正

可對因種種原因造成的畫面不正常偏移進行矯正，使得偏移圖像正常顯示在大屏幕上，輕松實現異常畫面的圖像矯正。

功能性能

支持非常規拼接

支持不同矩形顯示單元組成的的任意拼接方式。在控制軟件內設置好大屏的拼接方式以及每個單屏的有效顯示區后，就可以像對傳統處理器一樣進行開窗、縮放、漫游等操作，不再需要任何額外的操作，大大降低了操作復雜度。

五、系統配電介紹

采用PLC智能配電柜，該系統具備自動控制功能，能夠對顯示屏完成分步上電，并且及時將系統用電運行情況和故障信息傳輸給控制中心

特點：

LED顯示屏應具有獨立的配電系統，配電系統采用三相五線制供電，配電系統保證三相平衡，減少對電網的沖擊影響。

配電柜內裝有空氣開關、熔斷器、交流接觸器、電流互感器、電壓互感器、電源防雷器等，配電柜門上還裝有電流表、電壓表、旋鈕開關和指示燈等。配電柜內主令開關均選用施耐德品牌器件，其他輔件線材均按要求具備“CCC”認證。

LED顯示系統的設計要具備防潮、防塵、防高溫、防腐蝕、防燃燒、防靜電、抗震動、系統具有煙霧報警和溫升報警功能。
