進入到人工智能和大數據時代，顯示器件不再是簡單的信息顯示屏，而是具備可互動、高逼真和沉浸式的信息交互終端，對顯示器件提出了可實現空間三維影像、可交互、節能、輕薄、柔性可折疊卷曲、超大尺寸等要求。顯示產業從材料、裝備、器件到制造技術等整個技術和產業鏈正進入一次全新的革命。Micro-LED顯示技術應運而生。隨著產業鏈玩家不斷加碼布局，誰能破解新賽道”密匙“打開技術的先河，至關重要。

什么是Micro-LED？

Micro-LED顯示技術是一種自發光顯示技術，通過將陣列化的微米級LED發光器件（μLED）集成在有源尋址驅動基板上，以實現單獨控制和點亮，從而輸出顯示圖像。Micro-LED顯示具有自發光、高分辨率、低響應時間、高集成度、高可靠性等諸多優點，且體積小、靈活性高、易于拆解與合并，能夠應用于現有從小尺寸到大尺寸的任何顯示應用場合中，且在很多應用場景下，Micro-LED顯示比液晶顯示（LCD）和有機發光二極管顯示（OLED）能發揮出更優異的顯示效果。

Micro-LED顯示外延技術挑戰

盡管Micro-LED顯示技術正迅速發展，但由于LED從照明應用向顯示應用的轉變，使其對LED外延方面提出了更高的要求和挑戰。

(1) 襯底材料的選擇

襯底材料的選擇以及外延技術對于Micro-LED器件的性能有著至關重要的影響。由于Micro-LED芯片較傳統芯片微縮至小于５0μｍ，其極高的良率、均勻性要求對于襯底的選擇和外延技術提出了更高的要求與挑戰。應用于高分辨顯示時，Micro-LED的注入電流密度非常低，由缺陷所導致的非輻射復合尤為突出，大大降低了Micro-LED的光輸出效率，因此對于Micro-LED則需要更低缺陷密度的外延片。

表1不同襯底的晶格常數、熱膨脹系數、熱導率、熔點及相對GaN材料的晶格失配度和熱失配度

目前可商用化大規模運用的襯底包括藍寶石、SiC和Si等襯底，但是以這些襯底作為GaN外延為異質外延，其由于異質襯底與GaN外延層晶格失配和熱失配，使外延層的位錯密度較高。相比較于藍寶石、SiC和Si等異質襯底，選用GaN材料作為襯底，可以大大提高外延片的晶體質量，降低位錯密度，提高器件工作壽命、發光效率和器件工作電流密度。但是，制備GaN單晶襯底非常困難，GaN襯底的價格十分昂貴，且最大尺寸只有４英寸（10.16 cm），因此難以滿足商用化的需求。

(2) 波長均勻性控制

Micro-LED顯示技術是一種自發光顯示技術。高分辨顯示應用中，Micro-LED的發射波長不均勻所導致的顯色差別會極大影響顯示效果。為保證顯示效果，Micro-LED外延片單片波長變化標準差需要控制在0.8 nm或更小。因此在金屬有機化學氣相沉積（MOCVD）外延生長InGaN/GaN量子阱過程中，氣流和溫度均勻性的控制尤為重要。

優化MOCVD外延生長過程中氣流均勻性對LED波長均勻性的提升起著至關重要的作用。目前最新國產的中微MOCVD設備Prismo UniMax通過采用分區控溫技術，保證在外延生長時整個溫場平衡，同時利用MO源及氣流均勻性等一系列應變調控技術，從而提升LED外延片波長均勻性以滿足Micro-LED顯示需求。針對Micro-LED應用對波長均勻性的高要求，可以優化石墨托盤設計，使其具有一定曲率在外延生長過程中更加匹配外延片翹曲已取得對溫度均勻性控制的進一步提升。

圖2（a）中微Prismo UniMax分區控溫 （b）藍光LED外延片PL Mapping

(3) 缺陷控制

位錯作為非輻射復合中心和漏電通道會顯著影響芯片Micro-LED性能。由于Micro-LED尺寸小，注入電流密度低，其光電性能對位錯密度十分敏感。目前，圖形化襯底技術、緩沖層技術等更多地被應用于藍寶石或硅襯底GaN的異質外延生長，用以降低位錯密度提高晶體質量。高質量GaN襯底的同質外延技術可以有效降低LED外延外延片的位錯密度。

南昌大學團隊通過在硅襯底上優化AlN緩沖層及超晶格插入層過濾位錯技術，提高硅襯底LED外延層質量。其外延結構和外量子效率變化曲線如圖３(a)、（b）所示。通過此方法將發光波長551 nm LED外量子效率(EQE) 提高到了37.7%（4A/cm2）。繼續通過利用缺陷引入V形坑大大提高In組分改善晶體質量，V形坑使得有源區由傳統的平面結構變成立體結構，除原有豎直方向p-n結外引入了水平方向p-n結，協調兩者可控制載流子輸運路徑以及復合位置，從而提高LED性能。圖３(c) 給出了典型V形坑截面圖以及V形坑附近載流子的運輸路徑和重組位置。

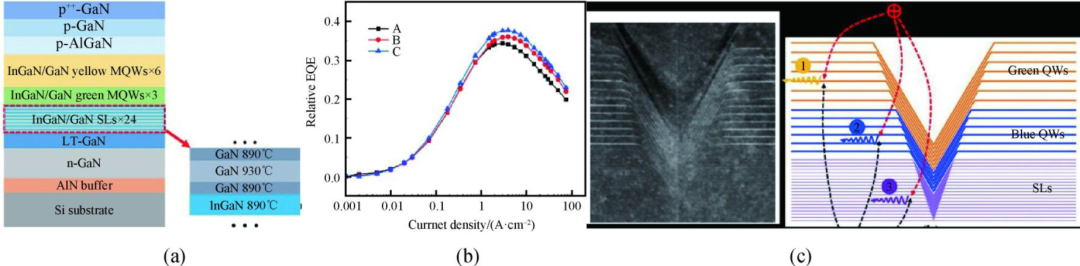

圖３（a）帶有位錯過濾層的LED外延層結構圖；(b)外量子效率變化曲線；（c）典型V形坑截面圖，V形坑附近載流子的運輸路徑和重組位置圖。

從普通LED照明到Mini-LED顯示,再到Micro-LED顯示，芯片尺寸不斷縮小，所帶來的困難也不斷增加。Micro-LED不僅需要在外延技術上突破，并且MOCVD設備的更新換代也同樣重要。目前Micro-LED受制于成本及良率，展望未來，Micro-LED大規模商業化依然任重道遠。
