引言

南充市氣象局現有視頻會商系統建成驗收于 2010 年，采用（3×2）50 寸 DLP顯示單元技術，整套系統使用時間已遠遠大于大屏幕要求的平均無故障時間 30000h，出現以下問題：

（1）屏幕分辨率不能滿足業務需求。隨著近年來氣象現代化進程的推進，預報技術的不斷提升，氣象會商使用越來越常態化，會商系統屏幕顯示需要服務于實時監測分析和預報預警：需要對降水量、風場、氣溫、濕度、氣壓等氣象要素進行監測，需要對雷達產品進行分析。原 DLP 屏幕分辨率低，已經不能滿足現階段工作需求。

（2）屏幕電子元件嚴重老化。屏幕圖像拼接處理器已多次出現故障進行維修，維護費用逐年增多；屏幕 WH-HC-HRT- 設備燈泡使用時間過長，畫面顯示有暗沉發黃的狀況，并且多只燈泡因故障進行過更換，屏幕內各顯示單元顏色亮度參差不齊。

（3）屏幕拼接縫隙大，影響顯示畫面美觀。由于 DLP顯示單元的技術局限性，大屏每塊顯示單元的間距過大，畫面拼接感明顯，接縫處顯示圖像丟失多，影響畫面拼接顯示的完整性和美觀性。

（4）屏幕拼接方式不合理，顯示模式單一。在日常業務運行中，使用兩個模式：采取 2×2 的顯示單元進行遠端顯示，剩下兩塊，一塊顯示近端，一塊重復顯示遠端；或者采取 2×2 的顯示單元進行近端顯示，剩下兩塊，一塊顯示遠端，一塊重復顯示近端。當氣象臺工作業務需要對外進行參觀展示時，因屏幕顯示模式不夠豐富的局限，影響氣象臺整個展示平臺的多樣性和完整性。

針對這樣的使用現狀，南充市氣象局高清視頻會商系統南充市氣象局現有視頻會商系統建成驗收于2010年，迫切需要改造升級，以適應天氣預報會商、智能化氣象業務集成展示發展需要。

1、 高清顯示設計

1.1 顯示系統功能

作為高清視頻會商系統顯示需要具有以下功能：

（1）作為會商指揮分析、演講稿展示以供本地多人觀看；

（2）圖形分割 / 融合，能支持多路信息同時接入；

（3）日常天氣會商信息接入；

（4）展示遠程會商部門的場景并任意切換；

（5）展示參與氣象相關的信息、產品數據等；

（6）展示各類氣象監測、預報產品數據等。


1.2 高清視頻顯示技術選型

目前市面上主流的大尺寸高清視頻顯示技術包括 LCD液晶、DLP 背投、小間距LED顯示屏。

（1）顯示效果：DLP 技術是將影像信號經過數字方式進行處理后進行投影，投影的物理屬性決定了它的顯示效果最差。LCD液晶屏長時間使用后會亮度衰減，出現暗邊、黑角。小間距LED技術亮度值最高，具有智能亮度調節以適配顯示環境的功能，適合大空間、亮度要求高的環境，同時也能適應室內長時間觀看；響應速度納秒級，換幀快，運行流暢無虛影；還可以通過逐點校正解決光衰問題。

（2）屏幕拼縫：采用 LCD 和 DLP 的屏幕都有拼縫，DLP 的拼縫間距更小。小間距 LED 技術的屏幕則可以實現光學無拼縫。

（3）使用壽命：LED 技術的使用壽命最長。

（4）維修成本：LED 顯示屏是采用發光二極管拼裝成的微型燈珠拼接而成，當屏幕產生壞點時，只需要更換相應故障燈珠，這樣就降低了維修成本，提高了工作效率。

綜上，結合南充市氣象局高清視頻會商業務應用實際，小間距LED技術具有較大優勢。

1.3 高清顯示屏設計

南充市氣象局采用一塊 P1.6小間距LED顯示屏來滿足高清視頻會商顯示需要。發光二極管（light emittingdiode，LED）顯示屏由發光二極管拼裝成的微型燈珠構成，一個燈珠就是顯示屏的一個像素發光點，P1.6小間距LED顯示屏說明每個燈珠的間隔距離為 1.6 mm[4]。P1.6高清屏畫質可以媲美液晶顯示屏，色彩飽和度高，運行流暢無虛影，畫面沒有顆粒感。有如下特點：徹底消除亮線、暗線產生；屏幕外觀平整；色域拓展更自然，三基色成像，色域寬廣、生動自然；伽馬 γ 校正，無需二次補償，色彩高保真；觀看舒適不閃爍，頂級驅動器件，極速響應，速度＜ 50 ns ，實現高刷新、高灰度，顏色層次感強；動態畫面不拖尾，預充電電路布局，導通壓降協調控制，徹底消除鬼影，預布置高性能元件，預防反相漏電，消除毛毛蟲。對畫面顯示優化的效果如圖 1。

圖1 畫面顯示優化效果展示

P1.6小間距LED屏的厚度為 3 cm，遠遠優于傳統顯示屏 10 cm 以上的厚度。采用 QFN 原理開發芯片，運用底部散熱技術，不僅散熱更加均勻，還能將多余的熱能轉化為電能，較之普通顯示屏，節約能耗可達到 50% 以上。

2 、顯示系統設計

高清視頻會商顯示系統采用了一塊 P1.6 小間距 LED屏（6500 mm ×1825 mm），LED屏由標準箱體、LED顯示模組、顯示控制系統、控制電腦、配電柜、承重支架等組成。高清視頻會商系統顯示系統示意圖如圖 2。

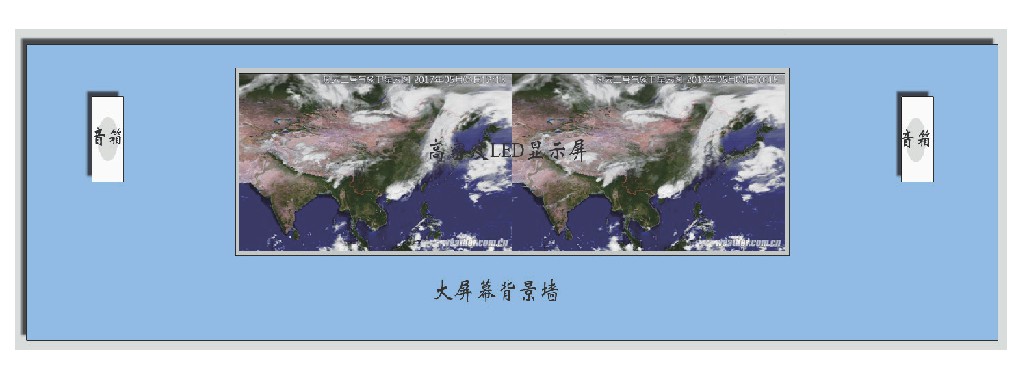

圖2 高清視頻會商系統顯示系統示意圖

2.1 顯示系統特點

2.1.1 高精度壓鑄鋁箱體

拼接無縫隙LED小間距顯示屏是由眾多顯示單元箱拼接而成，箱體的平整度和箱體間的縫隙直接關系箱體裝配后的整體效果。本系統采用箱體一體成型壓鑄鋁箱平整度達到 0.1 mm 內，裝載LED顯示電子元器件。主要優點為：鑄件尺寸精度高，表面光潔，尺寸穩定性好，非常適用于小間距顯示屏的基礎拼接單元結構中；使用成本低，壓鑄鋁模具壽命長。如圖 3所示采用的拼接無縫隙高精度壓鑄鋁箱體，可達到高精度LED小間距顯示屏的結構使用要求。

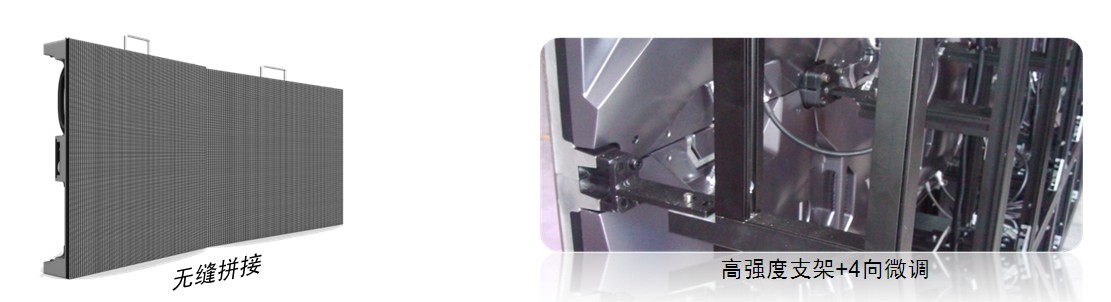

圖3 拼接無縫隙高精度壓鑄鋁箱體

2.1.2 控制系統熱備份

采用高刷高灰專業級LED顯示演播系統，如圖 4 信號系統架構所示，在控制單元上設計有信號數據的進 / 出兩位端口，利用高屏蔽性能的數據線將LED顯示框架的信號首尾相連。這樣就避免了因信號故障而產生的LED顯示屏信號缺失，從而影響播放畫面的問題。

圖4 信號系統架構

2.2 供電設計

2.2.1 電源系統熱備份

如圖 5 所示為本項目設計采用的電源系統熱備份與傳統供電系統工作方式對比。

采用 N+1 大功率電源配置模式，正常工作狀態下，3 個電源均處于低負載率的工作狀態，電源熱量小，壽命長，即使其中一個電源出現故障，其它兩個電源的負載率也是在其它額定的負載范圍內。這樣有效解決了LED顯示系統黑屏等故障問題，提高了LED顯示系統的穩定性。

圖5 電源熱備份與傳統供電系統對比

2.2.2 交 / 直流配電技術

運用新型的交 / 直流配電技術，并采用集中電源傳輸，其整系統的中間電壓高于單元板驅動所需要的低壓 (4.2 V),傳送線材中的電流密度降低，相應的線損較少，有利于節能。

（1）每個LED模導體自帶一個非常高效率的 DC-DC轉換器，其產生的熱流 (thermal ?ux) 比較低 , 使得整個顯示屏內部溫度場 (temperature ?eld gradient) 分布更加均勻，LED結溫降低，保證了LED顯示工作環境溫度。

（2）采用集中式電源傳輸，整個系統的對地泄漏電流大大減少，冷態啟動沖擊電流也大大減少，PFC 明顯改善，諧波能量減少，整個系統的穩定性得到提高。

（3）整個系統的布線線路變得簡潔、直觀，直流線束總長度變短，雙層絕緣 AC 線纜長度減少，由此可以節省大量箱體中配電用的線材成本。

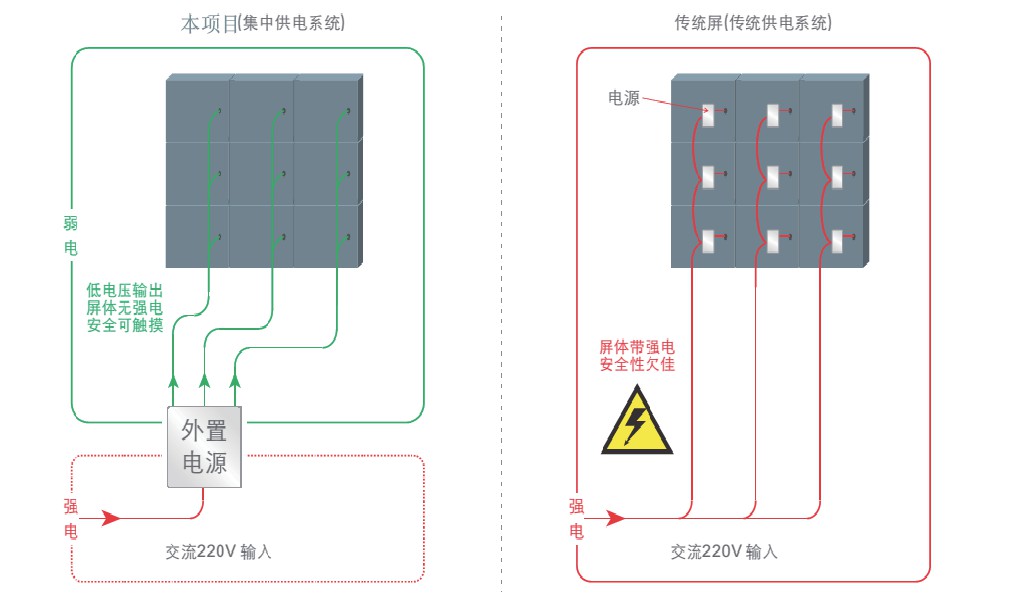

圖6 集中供電系統與傳統供電系統對比

2.3  能效提升技術

本系統采用提高電源效率和電源均流的全新架構，降低關鍵器件的故障率，提高LED顯示系統的穩定性。

采用 AC/DC、DC/DC的中間電壓轉換模式，最大限度提高對電力資源的利用率，3 臺大功率電源采用并聯方式，相鄰電源間用均流數據線連接，在一臺電源故障時，其它兩臺電源能夠正常供電，保證 LED 顯示系統的正常播放。DC/DC 模塊電源的轉換效率高，使電源利用效率提高，且發熱量少，故障發生率低，提高了LED 顯示系統的穩定性。

3 、視頻會商系統設計

因之前的視頻會商系統使用十年以上，攝像頭出現一定程度的老化，拍攝畫面模糊發黃，遠程會商體驗感較差。視頻終端也頻繁發生故障，經常出現會議中途死機，需要開機重啟的情況，嚴重影響業務工作。故急需更新一套視頻會商系統。

因 目 前 四 川 全 省 氣 象 部 門 視 頻 會 商 系 統 都 采 用 的POLYCOM 設備，為確保省市縣視頻會商的順利開展，采用了與全省系統相兼容的 POLYCOM550 視頻會商終端。該終端能廣泛適用于會議室和其它各種協作式環境，豐富的接口使其可以滿足各種大、中型會議的集成應用，它的智能匹配技術還能方便用戶通過 iPad 來啟動和管理視頻通話。

POLYCOM550 視頻分辨率能達到 1080 P 60 幀 /s，使氣象業務通信實現了更高水平的清晰度和真實性，從而提高視頻使用率和團隊工作效率，可輕松滿足在共享視頻、設計動畫或其它同時需要較高的分辨率和流暢度的應用場景，高清晰、超流暢的人物和內容使視頻協作更加高效自如。

4、應用效果

南充市氣象局基于P1.6小間距LED屏技術的氣象視頻會商系統投入運行以來，承擔著每日全國早間天氣會商、上午 11:00 四川省氣象部門會商等各種預報會商會議，各類臨時性遠程培訓、視頻會議，還擔負著對外來人員進行參觀展示的工作任務，全天候待機，工作量大，使用頻繁。無論是國省市縣、省市縣、省市、片區市州會議還是市縣會議，本系統都能滿足高清視頻會議的需求。使用過程中運行穩定，組會、參會方便迅速，視頻雙流信號展示清晰，各種演示動作延遲低，達到了系統設計預期。

5、結語

南充市氣象局基于P1.6 小間距 LED 屏技術的高清氣象視頻會商系統設計與實現，達成了南充市氣象局遠程視頻會商需求，加強了與上下級氣象部門業務人員的上下溝通聯動，有助于提升預報技術，提高預報準確率。在實際工作當中，本視頻會商系統還應用于各種行政會議、業務培訓、技術交流、工作部署等，達到預期建設目標。特別是在新冠肺炎疫情期間，為南充氣象業務的正常開展起到重要作用，相關技術值得推廣應用。
